17G337：吊车梁走道板

       适用范围：适用于6m柱距的钢筋混凝土柱的工业厂房，设计使用年限为50年，抗震设防烈度≤8度地区，使用环境类别为一类,表面经常使用温度≤60℃。

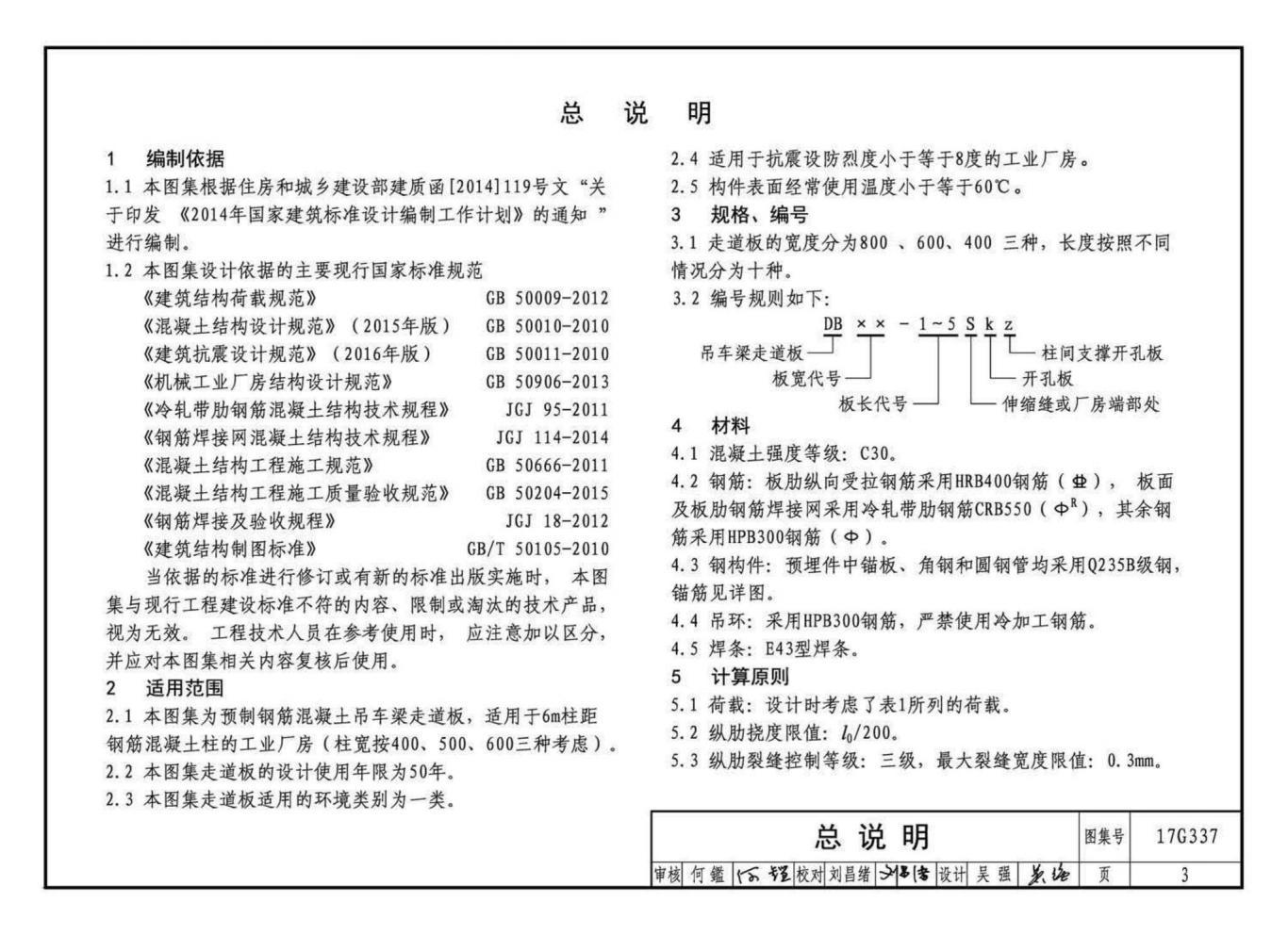

       主要内容：本图集吊车梁走道板的宽度分为800、600、400mm三种，长度按照不同情况分为十种。根据使用要求编制了走道板平面布置图，走道板与柱连接节点详图，走道板节点详图，不同规格走道板的模板配筋图、材料用表、人孔钢盖板、栏杆及预埋件等详图。并在总说明中，对材料选择、计算等提出质量保证要求及选用方法。

       图集特点：本图集较详尽地提供了适用于6m柱距钢筋混凝土吊车梁走道板，工程设计和施工技术人员可根据工程需要直接选用。技术上是成熟、可靠的，能较好地提高工程设计和施工效率。符合我国工业化生产要求。出版发行后将产生很好的社会效益和经济效益。
